一  产品功能及特点

1.  本机采用的可编程控制器（PLC）控制，安装我厂自主开发的软件，整个焊接过程根据预先设定的程序和工艺自动完成；
2. 控制系统人机介面，操作简捷，全中文界面（可英文），工艺参数通过触摸屏输入，简捷直观使用方便；
3. 龙门架三维调节配合三维微调，适合于管经和管桥小的密集型换热器的焊接；
4. 焊接机头用水冷定位芯轴，避免管头熔化后内流；
5. 机头能在水平面上360度旋转，便于更换钨极及送丝微调等操作；
6. 机头的水，电，气，采用不缠绕方式，焊矩可以连续旋转配合弧长调节，可实现多层焊接；
7. 采用逆变控制直流脉冲电源。焊接效率高，性能稳定，焊接成型美观；
8. 电弧电流为脉冲波形，各参数均可单独设定，溶池容易控制，溶宽和溶深均匀一致；
9. 具有100套程序储存功能，每套程序工艺参数都可修改；
10. 焊接方式有四种：1 焊一层，不填丝； 2焊一层，填丝； 3 焊两层，层不填丝，第二层填丝； 4 焊两层，均填丝。
11.我公司具有多年的丰富安装、调试、培训及焊接经验（特殊结构特殊订制）

二  主要技术参数

1. 输入电源三相四线           380 10%  V
2. 额定输出容量                 13.9   KVA
3. 额定输入电流                 19    A
4. 额定空载电压                  73   V
5. 额定工作电流                  400  A
6. 电流调节范围                  4---400A
7. 额定负载持续里率            60%
8. 脉冲宽度调节范围            10—90%
9. 脉冲频率调节范围            0.2—10 S
10.脉冲电流波形                 方波
11.电流频率调节范围           大于30 S
12.焊炬转速                       0.2---5 S
13.焊丝速度                       50—2000mm
14.可焊管子外经范围           12----90mm
15.氩气流量                       小于15 min

三  操作架行程

1. 横向移动行程                  1600mm
2. 垂直移动行程                  1500mm
3. 焊接高度                   500mm

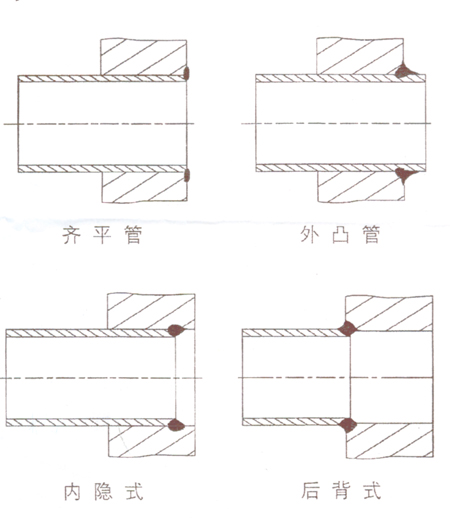

四 焊接结构
